Schéma Mécanisme Serrure de Porte : Composition et Fonctionnement

Votre serrure de porte coince ? Vous voulez simplement comprendre comment fonctionne ce mécanisme qui protège votre logement au quotidien ? Vous cherchez un schéma clair pour visualiser les pièces et leur rôle ?

Cet article vous explique en détail la composition et le fonctionnement d’une serrure. Vous y trouverez un schéma détaillé du mécanisme de la serrure et des explications simples pour identifier chaque composant et diagnostiquer les pannes courantes.

Schéma détaillé : La composition d’une serrure de porte

Pour bien comprendre le fonctionnement, il faut d’abord visualiser les différentes pièces d’une serrure. Le schéma ci-dessous décompose une serrure à larder standard, le modèle le plus courant dans nos portes.

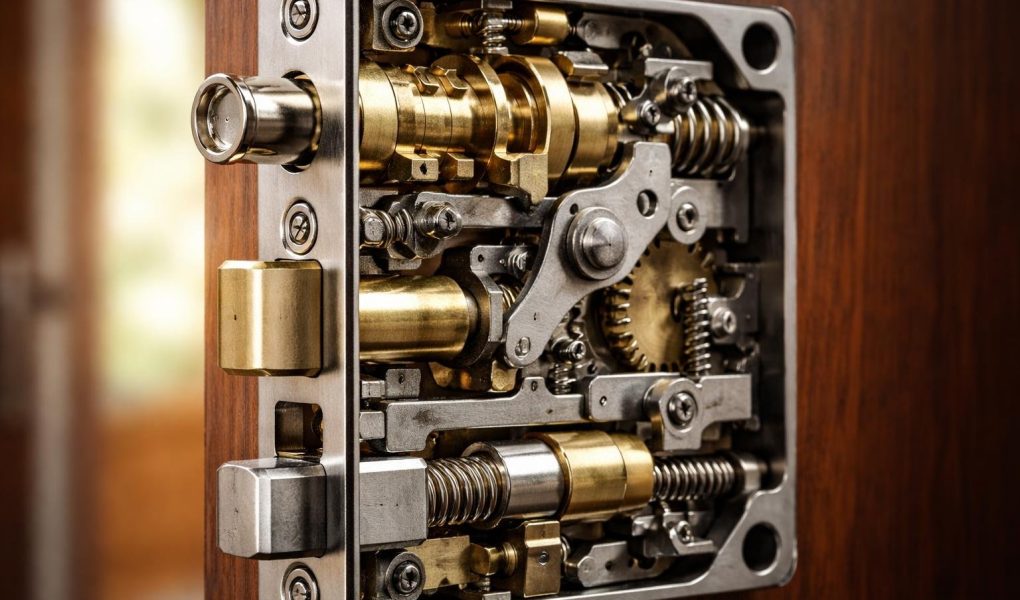

Imaginez que vous regardez à l’intérieur du boîtier métallique (le coffre) de la serrure. Voici les éléments que vous verriez et leur agencement :

Chacun de ces éléments a un rôle précis. Un problème sur l’un d’eux, et c’est tout le système de fermeture qui est compromis.

Les 7 composants clés du mécanisme et leur rôle

Maintenant que vous avez le schéma général en tête, regardons à quoi sert chaque pièce. Comprendre leur fonction vous aidera à identifier l’origine d’une panne.

Le cylindre (ou barillet) : le cœur du verrouillage

Le cylindre, aussi appelé barillet ou canon, est la partie où vous insérez la clé. Son rôle est de commander le pêne dormant. C’est un élément de sécurité central. Quand vous tournez la clé, des goupilles à l’intérieur du cylindre s’alignent. Si la clé est la bonne, cet alignement permet la rotation d’un petit ergot appelé panneton.

C’est ce panneton qui va ensuite actionner le mécanisme pour sortir ou rentrer le pêne dormant. Si la clé tourne dans le vide, c’est souvent parce que le panneton est cassé ou désolidarisé du reste du mécanisme. Un cylindre de qualité est donc essentiel pour une bonne protection.

Le pêne demi-tour (ou bec-de-cane) : pour claquer la porte

Le pêne demi-tour est la pièce biseautée qui sort sur le côté de la porte. Il est actionné par la poignée via le fouillot. Sa fonction principale est de maintenir la porte fermée sans qu’elle soit verrouillée. C’est lui qui se rétracte quand vous baissez la poignée et qui se loge dans la gâche quand vous claquez la porte.

Cette pièce est montée sur un ressort qui lui permet de rentrer puis de ressortir automatiquement. Avec le temps, ce ressort peut s’user, et le pêne demi-tour peut avoir du mal à revenir en place.

Le pêne dormant : pour le verrouillage sécurisé

Contrairement au pêne demi-tour, le pêne dormant ne bouge que lorsque vous tournez la clé. C’est la pièce maîtresse du verrouillage. De forme rectangulaire et massive, il s’enfonce profondément dans la gâche pour bloquer solidement la porte. On l’appelle « dormant » parce qu’il reste immobile sans l’action de la clé.

Une serrure peut avoir plusieurs pênes dormants pour augmenter la résistance à l’effraction. Lorsque vous faites un ou plusieurs tours de clé, vous actionnez ce pêne. S’il a du mal à sortir ou à rentrer, le problème vient souvent d’un mauvais alignement avec la gâche.

Le fouillot : l’axe de la poignée

Le fouillot est le trou carré qui traverse le coffre de la serrure. C’est dans cette pièce que l’on insère la tige de la poignée, appelée le carré. Lorsque vous actionnez la poignée, vous faites tourner ce carré, qui entraîne le mécanisme lié au pêne demi-tour.

Le fouillot est une pièce simple mais essentielle. S’il prend du jeu avec l’usure, la poignée peut se mettre à « pendre » ou avoir une course molle. La dimension du carré est standardisée, mais il existe plusieurs tailles, il faut donc vérifier la compatibilité lors d’un remplacement.

La têtière : la finition visible

La têtière est la plaque métallique visible sur le chant de la porte, là où sortent les pênes. Sa fonction est double : elle sert à fixer le coffre de la serrure dans l’épaisseur de la porte et assure une finition propre. C’est une pièce de façade, mais elle participe à la solidité de l’ensemble.

Il existe deux types de têtières :

• À bouts carrés : le modèle traditionnel.
• À bouts ronds : plus moderne et souvent plus facile à encastrer.

La têtière doit être parfaitement vissée et alignée pour ne pas gêner le fonctionnement du mécanisme.

La gâche : la partie fixe du verrouillage

La gâche est la pièce métallique fixée sur le cadre (le dormant) de la porte. Elle comporte des trous dans lesquels viennent se loger le pêne demi-tour et le pêne dormant. C’est le point d’ancrage de la fermeture. Sans la gâche, les pênes sortiraient dans le vide et la porte ne pourrait pas se verrouiller.

Un bon alignement entre la gâche et les pênes est fondamental. Si votre porte « a joué » avec le temps (à cause de l’humidité ou de l’usure), le pêne peut frotter sur la gâche, rendant la fermeture difficile. Un simple réglage de la gâche suffit souvent à régler le problème.

Le coffre : le boîtier protecteur

Le coffre est le boîtier en métal qui contient tout le mécanisme : pênes, fouillot, ressorts… Il protège ces pièces fragiles des chocs et de la poussière. C’est le corps de la serrure, qui est encastré dans l’épaisseur de la porte dans le cas d’une serrure à larder.

Ses dimensions (axe, entraxe, profondeur) sont normalisées pour permettre le remplacement d’un modèle par un autre. La qualité de l’acier du coffre joue également un rôle dans la résistance globale de la serrure face aux tentatives d’effraction.

Les principaux types de serrures et leurs mécanismes

Le schéma présenté correspond à une serrure à larder standard. Mais il existe d’autres types de serrures, dont le mécanisme peut légèrement varier.

La serrure à larder (ou à encastrer)

La serrure à larder est le modèle le plus répandu. Son mécanisme est totalement encastré dans l’épaisseur de la porte. Seules la têtière sur le chant, la poignée et l’entrée de clé sont visibles. C’est une solution discrète et esthétique.

La serrure en applique

Contrairement au modèle à encastrer, le mécanisme de la serrure en applique est fixé sur la face intérieure de la porte. Le coffre est donc visible. Ce type de serrure est souvent utilisé sur les portes anciennes, fines, ou les portails où il n’est pas possible de creuser la porte.

La serrure à cylindre

Ce n’est pas un type de serrure à part entière, mais plutôt la norme actuelle. La plupart des serrures modernes fonctionnent avec un cylindre amovible. L’énorme avantage est qu’en cas de perte de clé ou de cylindre défectueux, il suffit de changer uniquement le cylindre et non toute la serrure. C’est plus simple et moins coûteux.

La serrure à condamnation

Ce modèle est spécifiquement conçu pour les pièces intérieures comme les toilettes ou les salles de bain. Le mécanisme est simplifié :

• Côté intérieur, il y a un bouton de verrouillage (le verrou de condamnation).
• Il n’y a pas de clé. La fermeture se fait par une simple rotation du bouton.
• Le pêne est généralement un simple pêne dormant actionné par ce bouton.

Les serrures modernes : biométrique, connectée, à code

Les nouvelles technologies proposent des mécanismes sans clé physique.

• Serrure biométrique : Le cylindre est remplacé par un lecteur d’empreintes digitales qui commande un moteur pour actionner le pêne dormant.
• Serrure connectée : Le verrouillage et le déverrouillage se font via un smartphone. Le mécanisme interne reste similaire (moteur qui actionne le pêne), mais l’ordre vient du Bluetooth ou du Wi-Fi.
• Serrure à code : Un clavier numérique remplace la clé. La saisie du bon code enclenche le mécanisme de déverrouillage.

Même dans ces serrures, on retrouve toujours un pêne dormant et une gâche. C’est la méthode d’activation qui change.

Diagnostic : les 3 pannes les plus fréquentes d’une serrure

Comprendre le mécanisme permet de poser un premier diagnostic quand un problème survient. Voici les cas les plus courants.

1. La serrure bloque ou coince

Le symptôme est clair : vous avez du mal à tourner la clé ou à actionner la poignée. Le mouvement n’est pas fluide.

• Cause probable n°1 : La saleté. De la poussière, de la limaille de métal ou de la graisse séchée peuvent s’accumuler dans le mécanisme et le cylindre.
• Solution : Utilisez un lubrifiant non gras (spécifique pour serrures, à base de graphite ou de téflon) à pulvériser dans l’entrée du cylindre. Actionnez la clé plusieurs fois pour répartir le produit. Évitez absolument l’huile ou la graisse, qui attirent la poussière et encrassent encore plus le mécanisme à long terme.
• Cause probable n°2 : Le désalignement. La porte a pu bouger légèrement. Le pêne frotte alors contre la gâche.
• Solution : Observez les traces de frottement sur la gâche. Vous pouvez essayer de l’agrandir légèrement avec une lime ou de la dévisser pour la repositionner.

2. La clé tourne dans le vide

C’est un problème frustrant : la clé fait des tours complets dans le cylindre, mais le pêne dormant ne bouge pas.

• Cause probable : Le panneton du cylindre est cassé. C’est la petite pièce qui fait le lien entre la rotation du cylindre et le reste du mécanisme de la serrure. Sans lui, le cylindre tourne « à vide ».
• Solution : Dans 99% des cas, il faut remplacer le cylindre. C’est une opération assez simple si vous êtes un peu bricoleur. Il suffit de dévisser la vis de fixation sur la têtière et d’insérer légèrement la clé pour aligner le panneton et extraire le cylindre.

3. La porte est difficile à verrouiller

Le pêne demi-tour fonctionne, mais lorsque vous tournez la clé, le pêne dormant refuse de sortir complètement ou force anormalement.

• Cause probable : C’est presque toujours un problème d’alignement entre le pêne dormant et la gâche. Le trou dans la gâche n’est plus parfaitement en face du pêne. Cela arrive souvent avec les changements de température qui font travailler le bois de la porte ou du cadre.
• Solution : Ouvrez la porte et essayez de la verrouiller. Si la clé tourne sans problème, le souci vient bien de la gâche. Comme pour la serrure qui coince, vous pouvez tenter de repositionner la gâche ou de l’agrandir un peu pour que le pêne dormant puisse s’y loger sans forcer.

FAQ – Mécanisme de serrure

Comment fonctionne une serrure sans clé ?

Une serrure sans clé (à code, biométrique, connectée) remplace l’action mécanique de la clé par une commande électronique. Une fois l’identification validée (code bon, empreinte reconnue), un petit moteur électrique interne est activé. Ce moteur entraîne alors le mécanisme qui fait bouger le pêne dormant, exactement comme le ferait la rotation d’une clé.

Peut-on changer uniquement le cylindre d’une serrure ?

Oui, absolument. C’est même l’un des principaux avantages des serrures modernes à cylindre européen. Si vous perdez vos clés, si vous emménagez ou si le cylindre est usé, vous n’avez pas besoin de changer tout le bloc serrure. Le remplacement du seul cylindre est une opération rapide et économique.

Quel lubrifiant utiliser pour une serrure ?

Il est crucial de ne pas utiliser n’importe quoi. Les huiles et graisses classiques sont à proscrire, car elles finissent par s’épaissir et agglutiner les poussières, ce qui aggrave le problème. Utilisez toujours un lubrifiant sec, non gras, spécialement conçu pour les mécanismes de précision :

• Le lubrifiant au graphite en poudre : très efficace mais peut être salissant.
• Le spray lubrifiant au PTFE (Téflon) : propre, efficace et facile à appliquer.

Qu’est-ce qu’une serrure certifiée A2P ?

La certification A2P (Assurance Prévention Protection) est une norme française qui garantit la résistance d’une serrure à l’effraction. Elle est délivrée par le CNPP, un organisme indépendant. Il existe trois niveaux de résistance, mesurés en temps :

• A2P* : résistance de 5 minutes.
• A2P** : résistance de 10 minutes.
• A2P*** : résistance de 15 minutes.

Choisir une serrure certifiée A2P est un gage de sécurité, souvent exigé par les compagnies d’assurance pour les contrats habitation.
